モンキー108ccを組み上げた際のマニュアル一式になります。
忘れては困るマニュアル用です。

スマホ及びタブレットで簡単に見れる様にしてあります。
詳細を見たい方は、PDFも伏せてアップしております。
拡大で見れます。

パーツ型番も含めて載せてあります。
マニュアル好きな方も含めて
どうぞ ご覧下さい。


スポンサー様

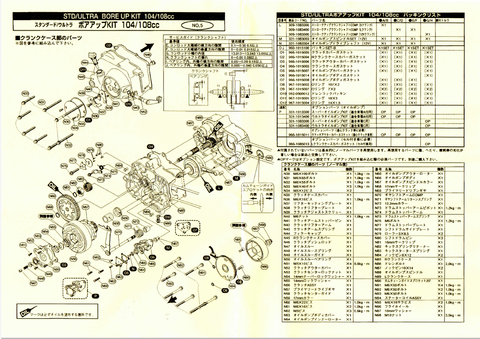

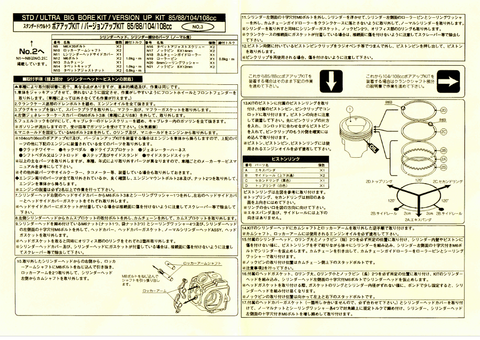

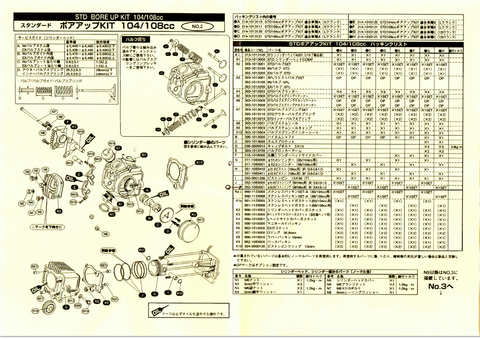

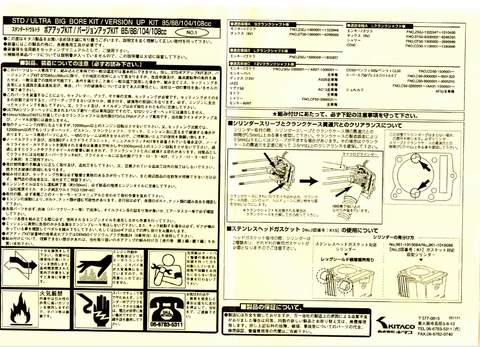

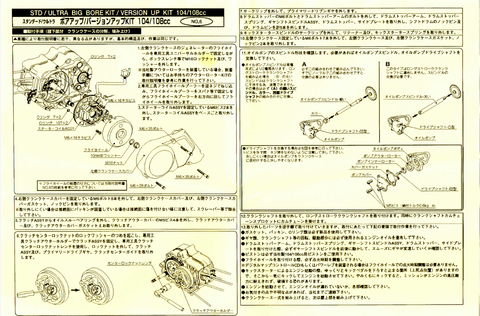

~~キタコボアアップ 統合マニュアル~~

No1
 http://nekomaster.blog.jp/No1.pdf



No2
http://nekomaster.blog.jp/No2.pdf



No3

http://nekomaster.blog.jp/No3.pdf


No4
http://nekomaster.blog.jp/No4.pdf

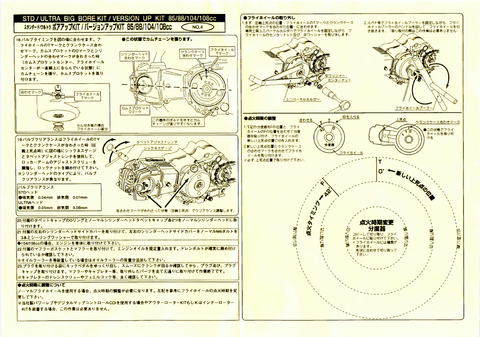

メカニックと社長が一番 悩んだ場所

上死点のバルブ開閉タイミング位置
改めて、よく読むと上死点から右に

数度ズラして 取り付ける様にと
書かれております・・・

お店から 直に【キタコ】へ聞いてくれました。


キタコ
「特に上死点は 特にいじらなくて良い」との
事です・・・

なら? なんでマニュアルに書いてあるのだろう・・・
レース用なのかな・・・?

そもそも? 点火タイミング変わると
火が飛ばなくて、エンジンは掛からないと思いますが

本当の? 真実は闇の中

でもまぁ! 元気に始動するので・・・
いじらなくて いいのかな?
後でまた聞いてみよう・・・

とりあえず元気にエンジン掛かって
それなりの速度で、死ぬまで遊べればいいです!





No5
http://nekomaster.blog.jp/No5.pdf



No6

http://nekomaster.blog.jp/No6.pdf

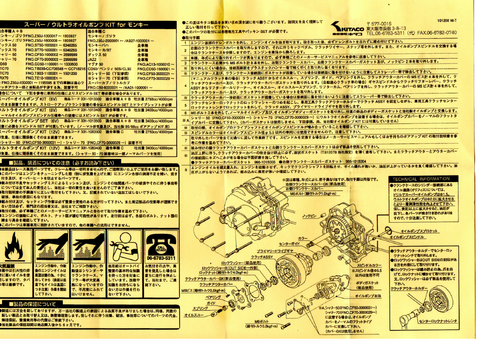

~~キタコオイルポンプ マニュアル一式~~

No7

http://nekomaster.blog.jp/No7.pdf

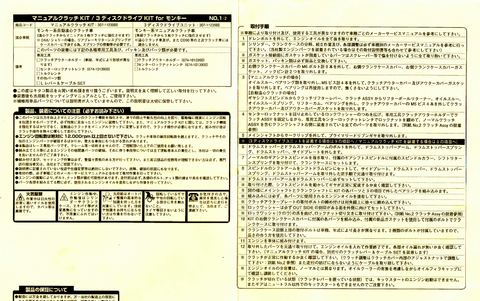

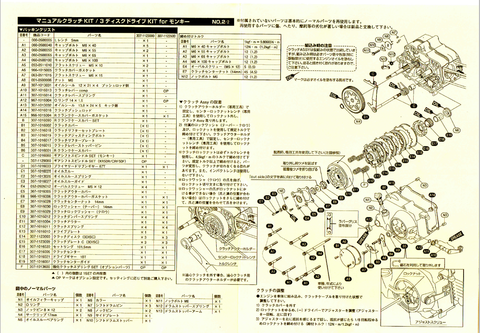

~~3枚クラッチ マニュアル一式~~
No8

http://nekomaster.blog.jp/No8.pdf



No9
http://nekomaster.blog.jp/No9.pdf
