12月23日 (水)

色々考えて モンキーのフロントフェンダーを
下げる決意をしました。

それに当たり 「プロトタイプ版」と「改良版」の
2種類を実践してみました。

結果を、ここに書きます。


まずこちらの
フェンダを、下げる前の写真になります。
スポンサー様




09


フロントフェンダーとタイヤとの
間が、ご覧の通りかなり空いて
おります。
(´;ω;`)



ショップ 社長曰く


「 帽子を空中で被ってるのと同じだぞ・・
  これはカッコ悪い・・・ 」
と被っている帽子を、上に持ち上げました。
Σ( ̄ロ ̄|||)

流石に、そう言われると・・
やるしかない・・・・!

重い腰を、奮い立たせ!
考える事 一週間

まずは、今付いている
フロントフォークの、調査を進めます。

付いているのは・・・20年数年前の
早矢士 フロントフォーク

年代物の為
フォークピッチサイズを、ネットで探しても
出てこない・・・・
(´;ω;`)

仕方なく今付いているのを
徹底的に、調べる上げる事にしました。


こちらが、独自調査した。
寸法になります。

----------------------
早矢士の26φ 正立フロントフォーク

フォークピッチ 165mm
フォーク 41外径(ダストシール含む)
フォーク 40外径(ダストシール含まない部分)
----------------------



図る事に時間を要し
素人ながら、徹底的に調べて見ました。

しかし?
実際どうやって? 下げるのか?
まだまだ 判らない事だらけで
何から?手をつけていいのやら・・・

市販品があるかな・・・?
ネット通販モノを、確認していきます。

165mmのピッチ幅の スタビライザーは
そうそう、販売も無く・・・

やっと見つけたスタビライザーも
ノーマルフォーク倒立 165mm用
販売は田中商会 様から
販売をしておりますが・・・

噛ませるアーム部分の外径が
38φの為、取り付け出来るか?
不明な点が多すぎます。
( ・Д・)

1万を超えるパーツでは・・・
財布に、あぶなすぎる。
(((( ;゚д゚)))

武川・キタコ・シフトアップ・G-クラフト・田中商会
中国系 etc・・・・

主要なメーカーを、全てチェック致し
大体 どのメーカーも 一番小さくて
173mmのフォークピッチ幅 ・・・

もう・・・20年前のフロントフォークなんぞ
サポートしないですよね・・・
良く分かります。

HONDA エイプのどこかのサイトで?

アルミ板を曲げ、ホースバンドで組み付ける
と言うのを、見つけました!


これだ! これ!これでいける!


しかし・・・適当にアルミ曲げ
穴開けても、きっと失敗の元だし・・・
何個アルミを使ったらできるのか・・
怖い為

禁断のCADへ手を出しました。

CADなんて使った事はないのですが・・・
丸二日かかり、CAD作成した。

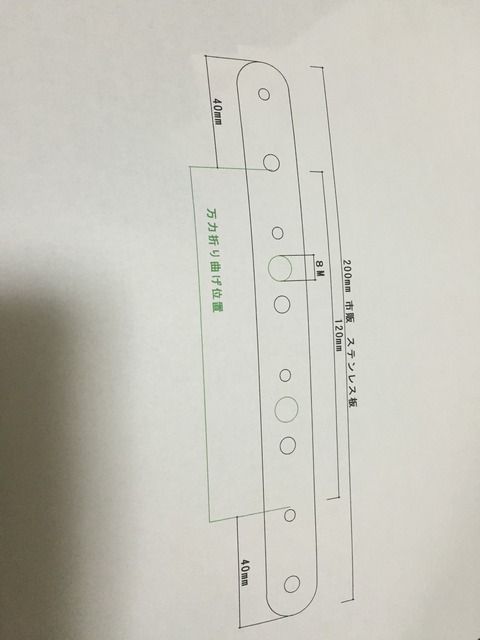

その結果 出来ました図面!


17


この図面を元に 部品の開発へ踏み切ります。
果たして・・・どうなるのか・・
図面では 8Mと適当な穴を指示してますが

フロントフェンダーの穴は 6Mとなります!

遊びが欲しい場合は 8Mでも良いでしょう
多少大きくしても、良いかと思います。

私は 6Mドリルの歯を買ってしまったので・・・



34

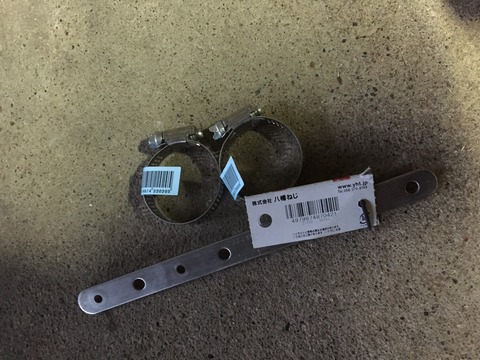

買ってきた部材が こんな感じです。

市販のステレス鉄板 圧さ 2mmです。
それにホースバンド 2個

で図面を元に 万力使い折り曲げていきます。
折り曲げる際は根元を持ち 手で簡単に折り曲げられます。


52

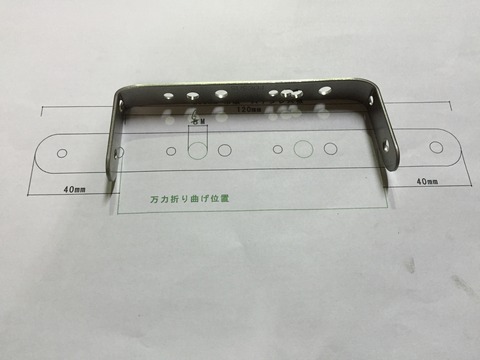

で折り曲げた ステンレスがこちら!
図面の通りになりました。
ぴったり イクと嬉しいもんです。

穴のイチは間違っていたら・・困るので
2カ所あけています。

穴は 6.25mmのドリルの歯を使っております。
しかし・・アルミの板は穴開けが堅いので・・・
ちゃんと固定して穴をあけましょう。

DIYでやるには、固定工具か万力が必要です。
金属が堅いので 暴れます。

注意してくださいー



18

でホースバンドを・・この位置で締め込みます。
このホースバンドの間に 例の鉄板を挟み込み
ホースバンドで締め込みます。

穴の空いた部分は・・フェンダー固定するボルトを取り付ける
感じで、計画を練っておりました。

しかし・・いざフェンダーを取り付けて
テストを行うと・・・
手で触った位で、グネグネとステンレス板が動きます。


要は 強度が足りてないみたいです・・・
手の力で動くと言うことは・・・
風圧計算を考えると・・・

たぶん50㌔くらいでフェンダーがタイヤに当たって
破損するか、最悪は吹っ飛ぶか・・・事故るか
と思い 取り付け断念


 ・
 ・
 ・
 ・

まじかよ・・・・プロトタイプフェンダー取り付け
CADまで引いて図面書いたのに・・・
どういうことだよ。(´Д⊂)



ふうぅ 気を取り直して・・・
下げる方法を考えました。

そしてさらに・・・考えて
新たな技を 発見した

無題

こいつらです!

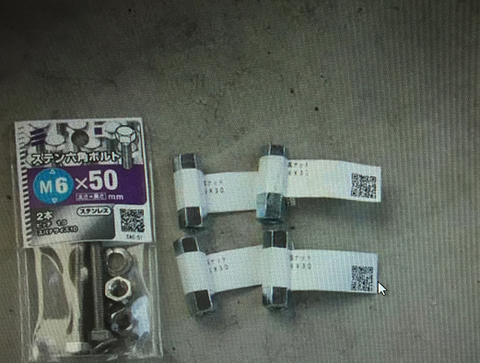

ロングナット 30mm
ロングビス     50mm

たったこの ボルトとナットだけで
フェンダーが ダウンできる事に気づきました。

具体的に説明が難しいので
取り付け後と取り付けた後を
ご覧下さい

取り付け前


37

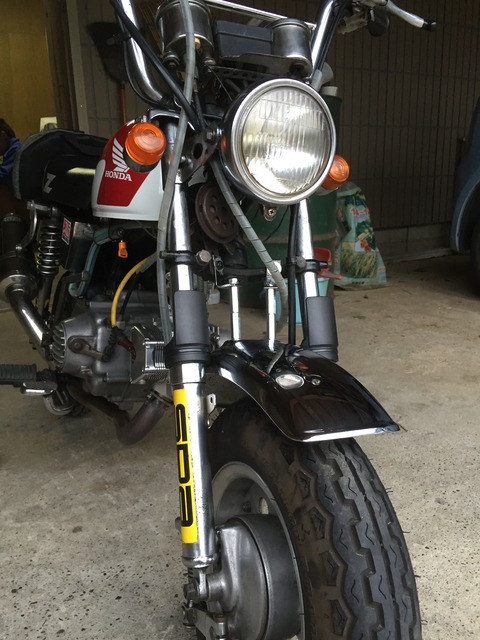

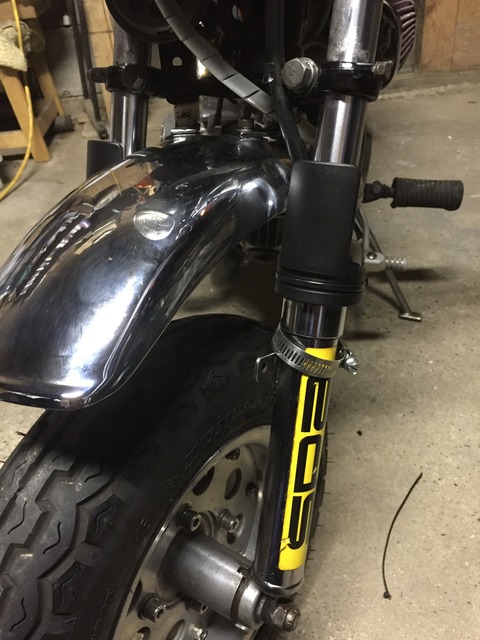

取り付け後

58

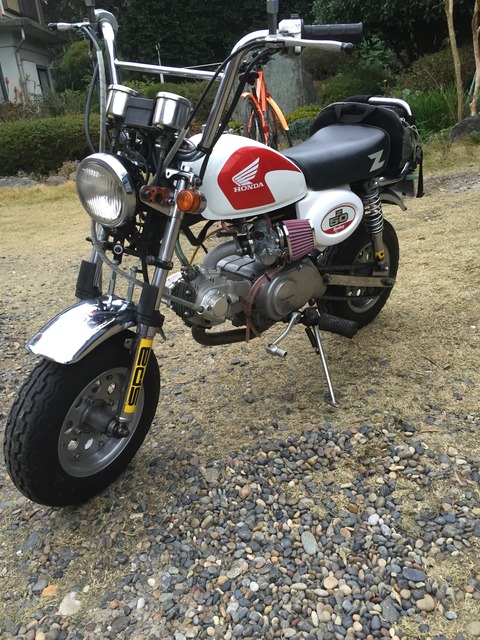

全体のフォルム


38

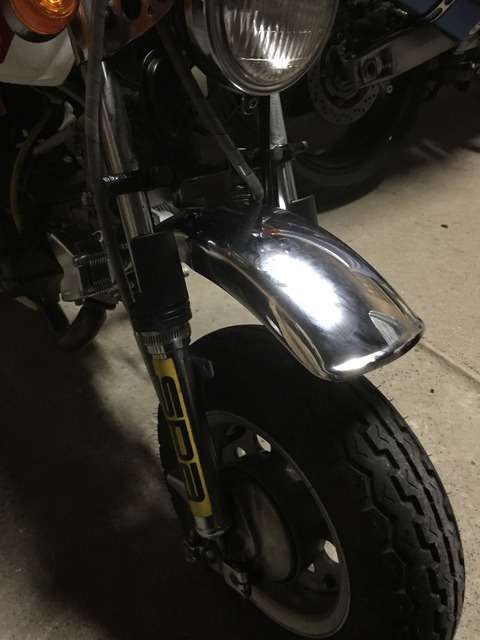

大分見た目が 変わりました!

なんか? 大人のバイクらしくなった
v( ̄∇ ̄)v

やった・・・よ

こんな簡単な手法で・・・
6cmもダウンが成功しました。

正直 ずっとフェンダー上がったまま
見てきていますので・・違和感ありますが
でも、カッコ良くなったと思います。

これで泥跳ねしても 大丈夫です!
(。・ω・)ノ゙

考えると 付けられるもんですな

もう一つ付けてみました。

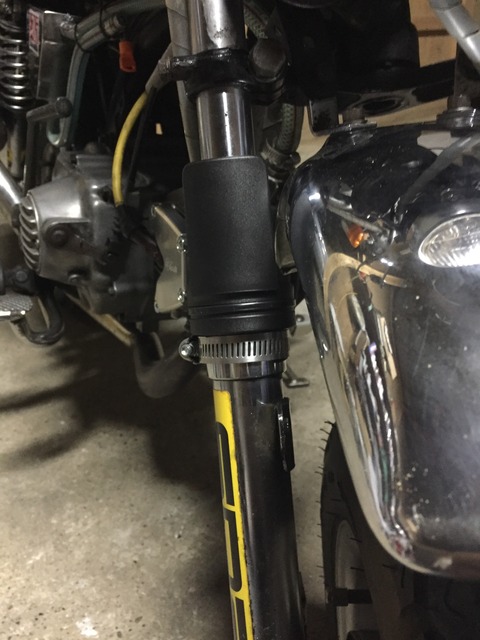

キタコ フロントフォークミニガード 超お勧めです!
私これ 2セット目になります。

Φ40-70まで対応しており汎用性が高いです
しかもお安い!

私 GSRとモンキーに取り付けました。

私のモンキーの場合は
早矢士フロントフォークは・・・
外径40ギリギリの為 ゴムを巻いて厚さを
確保しました。

工具はハサミで
ロックタイ・結束バンド・インシュロック・タイラップ
呼び名 いっぱいありすぎる・・・どれが正解なんだ・・・

そいつをカットして終了のお手軽改造です。

興味あるならやってみて下さい!

正立フロントフォークが傷から守られます。
それでは皆様 良いバイクライフを!
