2016年 11月26年 (土)

SUZUKIより、ラブレターリコールはがき)が届き
いつも通っている、HONDA WING代理店
いってきました。
(・∀・)つ

なぜ・・・? ホンダ代理店かと言うと
購入前、社長に

私 「SUZUKIのバイク欲しいのだけど」
   「ここで扱えますか?」と聞いたら

社長 「欲しかったら、取ってやる

と、二言返事をもらいました。
いつも無理を言って・・・すみません
('A`|||)

で? リコールの件はどうしようかと
悩んでおりました。
(≡ω≡)

80キロ離れている、SUZUKIのお店へ予約して
やってもらおうか?と・・・
思っていた時に、たまたま ホンダへ行く機会があり
雑談している最中に ぼそっと

「スズキから、リコールきてねー」
( ・Д・)
ちょっと話をした所・・・・


うちでもSUZUKIから部品取って
 可能だからやってやるよー」との事

Σ('◇'*)エェッ!?
HONDA WING店なのに・・・
まじっすか・・・?!
('д` ;)

とう事で、部品が届いたと連絡を受け
本日! いってきました。

スポンサー様

リコール作業開始


50


箱を出した状態がこちらです。
ストップランプスイッチ と 防水カバーです。
それと、整備マニュアルが付いてきます。

PCから閲覧可能です。スマホの方は下のpdfをダウンロードして下さい。


整備マニュアルになります。欲しい人は
以下からDLして下さい。

マニュアルPDF 欲しい方はこちらからDL







41


袋から取り出した部品は、2点になります。
非常に、簡単そうな?部品ではありますが。
取り付けは、どんな感じなのかな・・・・
(´・ω・`)


32


指示マニュアルは全て、モノクロ写真で判り
づらいです。
GSR250を指示マニュアル通りに 分解作業を
行っていきます。





47


シートサイドカバーを外した感じですが
どうやら?このGSRロゴのリアカバーを外して
いかないと、いけません。

メカニックと私で、バラして行きます。
私は補助でお手伝い。




18

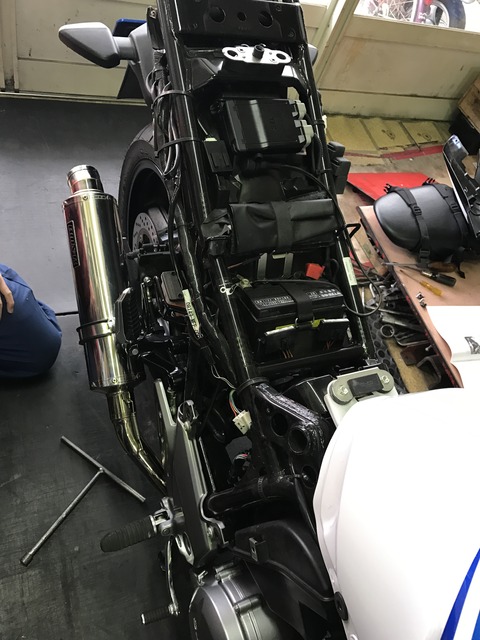

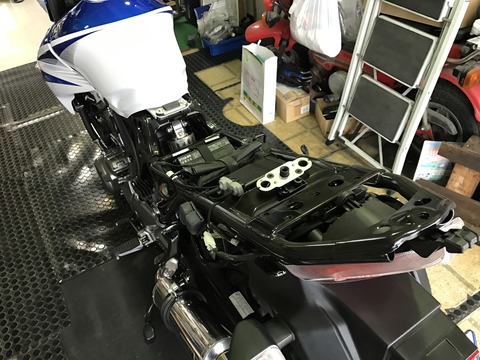

リアカバーを外した所です。
所要時間は、30分程度かかりました。

ホンダのメカニックさんなので
分解がわからなく、指示マニュアル見ながら分解です。

ここまでバラすには、理由があります。

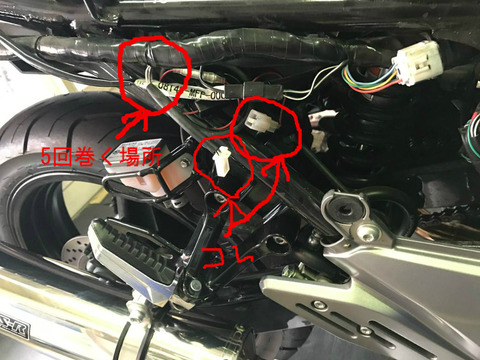

メインハーネス指定部分に、ハーネステープ(防水用)
を 5回巻けと書いてある為、外さないといけません。


 防水処理がされていない



BlogPaint


こんな風に、むき出しになっております。
上から雨がしたたって来たり

水洗いしたときに、水滴や水が入ると
確実にやばめです。

ホンダメカニックが一言
「あーこれは、確実にショートするなー」

('A`)
と呟いてました。


20

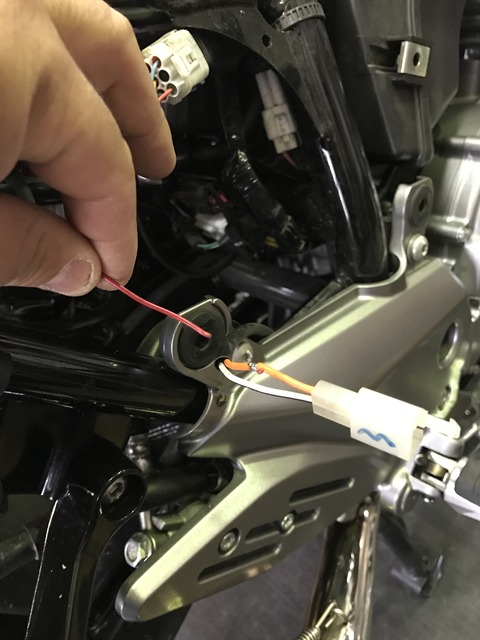

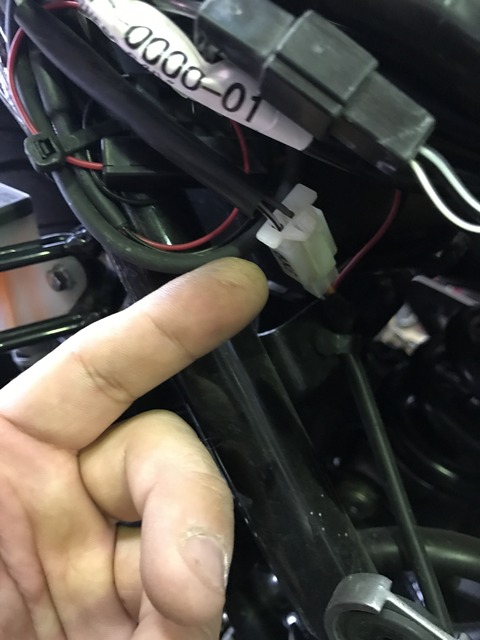

写真を、拡大すると
こんな感じです。

指で、示した位置になります。
上からの滴で、確実にやられますねー
(≡ω≡)






51

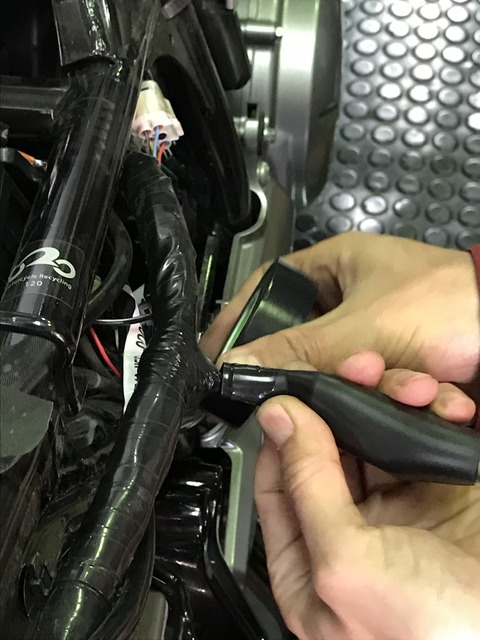

メカニックが 防水カバーとメインハーネスへ
グルグル巻きを、行っていきます。




05

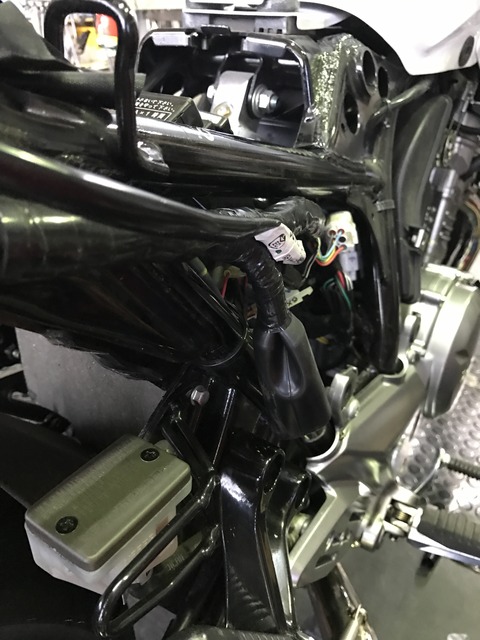

ぐるぐる巻き完成!
上部の部分の、防水加工が完了しました。



35

上から見た図です。
判りづらくてすみません。

リアブレーキスイッチ束線の交換になります。



17

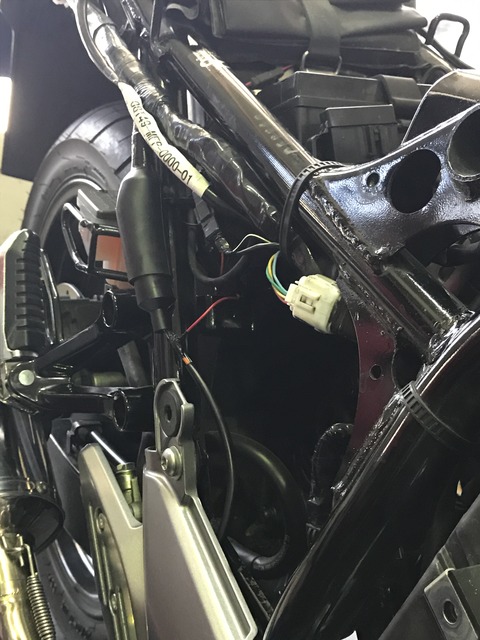

その前になんか? 間取りしている線が
見つかりました。
なんじゃ?こりゃと 二人で調べてると

このハーネスに、ETC束線
こんな感じに途中が皮膜を破いて
ハンダ付けが、されておりました。

あとでハンダを行うそうです。
余計な仕事まで・・・ありがとうございます。
。・゚・(ノД`)




02

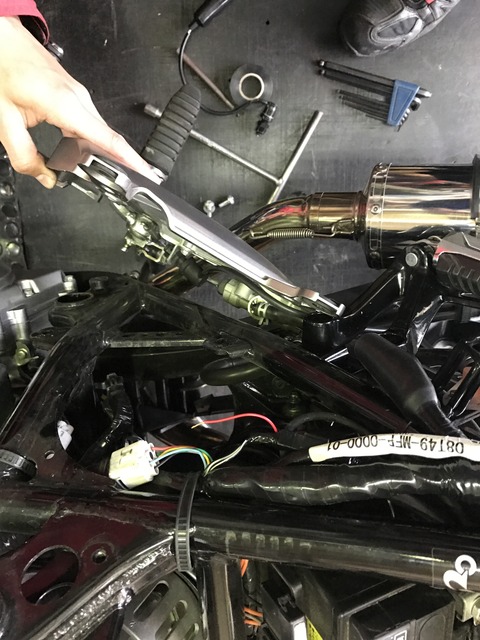

上から見た図
マフラーに傷が付かないように
右サイドカバー下を
外していきます。



32

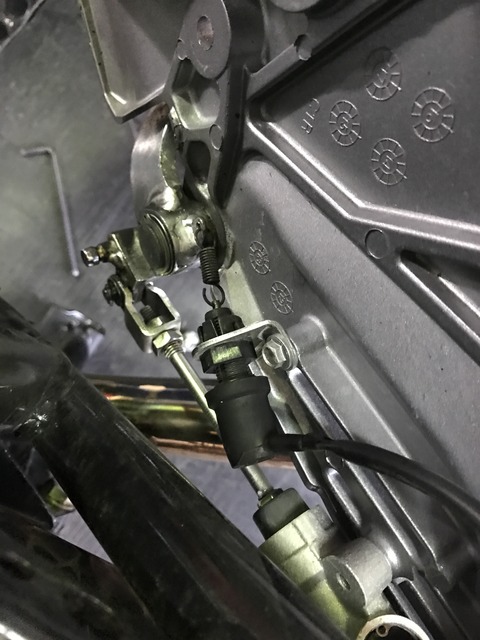

あった・・・あった・・・・
こいつをまるまる 交換します。
中央の部品になります。

バネネジを外したほうが、作しやすいと
メカニックが言っておりました。



39

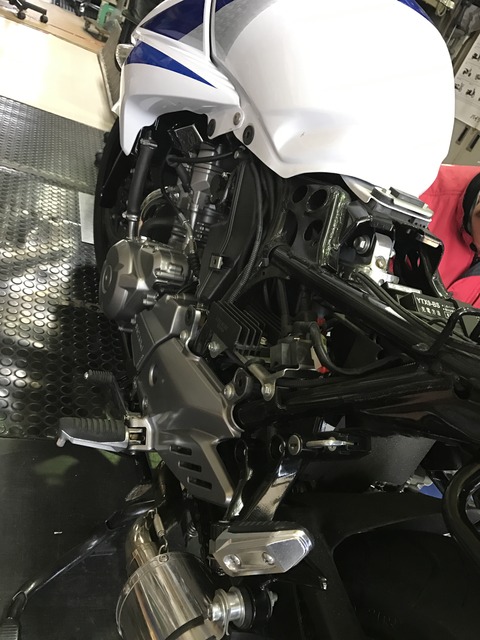

ついでなので、反対側も写真をのせておきます。
リアカバーとれると、丸裸です。



30

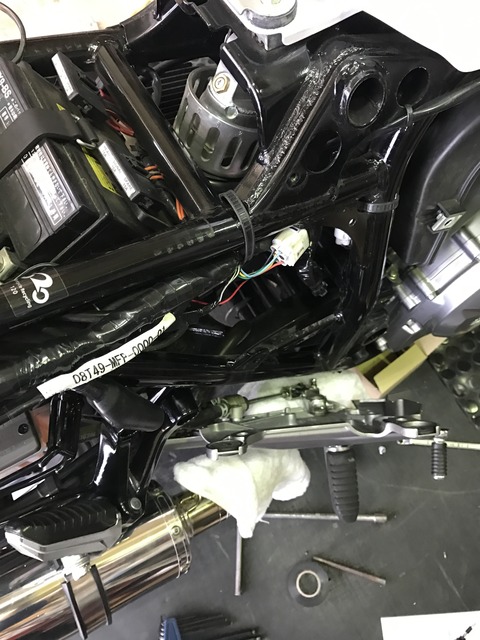

右側面側です。
こちらも、まる裸です。
そうこうしていると
物音しながら、階段を下りてくる音が・・・・




05

バイク屋の3男坊 「DIO君」です。
作業している所を、見に来ました。
(*^・ェ・)ノ

名前の由来は、ホンダ店だからかしら ^^;;




14

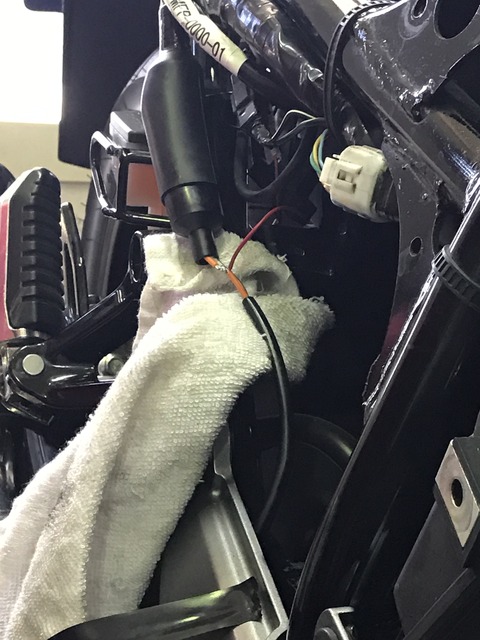

防水加工が完成致しました。
ETCのハンダ付けも、終わった所です。




18

ハーネステープで、ETC間取り束線を
防水加工していきます。
そして、完成しました。

作業自体の感想として
カバーさえ外し方がわかれば
15分程度でおわるんじゃないかと?
メカニックが言っておりました。

今回はホンダ店でやっているので
右も左も判らず。

1時間半位かかって、作業が完了致しました。
本当にお疲れ様でした。



皆様も雨の日にGSRを走らせる方や
外に雨に吹きつけられる場所に
置いてある場合は、是非リコールを
お受け下さい。
無料になります。

最悪 雨でやられるとヒューズボックスが
溶けるみたいです。

最悪ハーネス交換になると
非常に面倒なので是非対策をー
宜しくお願いします。
